D372X對夾式雙偏心蝶閥

發布日期:[2024-02-24]     點擊率:

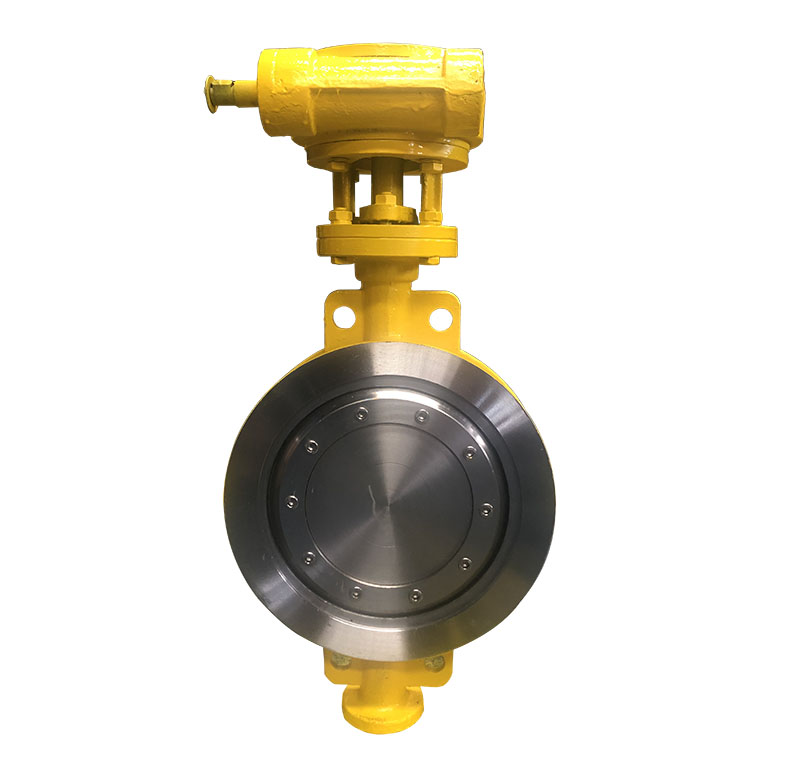

D372X對夾式雙偏心蝶閥

產品名稱:蝸輪傳動對夾式軟密封蝶閥產品型號:D372X產品口徑:DN50~2000產品壓力:0.6MPa~1.6MPa產品材質:鑄鐵、鑄鋼、不銹鋼等產品概括:生產標準:國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。

產品詳細信息

一、產品概述

我公司研制的軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

二、特點

1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

7、本閥結構獨特,操作靈活,省力,方便。

三、主要結束參數

公稱通經DN(mm)

50~2000

50~1600

公稱藥理PN(MPa)

0.6

1.0

1.6

密封試驗(MPa)

0.66

1.1

1.76

強度試驗(MPa)

0.9

1.5

2.4

適用溫度

丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱

材料

閥體

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

閥軸

2Cr13

密封圈

丁腈耐油橡膠

填料

柔性石墨

五、執行標準

制造標準

GB/T122387-89

法蘭標準

GB9113-2000、GB17241.6-1998

結構長度標準

GB12221-89

檢驗標準

GB/T13927-92

六、WBGX(D372X)-6/10/16蝸輪傳動對夾式軟密封蝶閥主要外形連接尺寸單位:mm

DN

L

H

H1

A

B

ФD

0.6MPa

1.0MPa

1.6MPa

50

43

77

309

180

200

88

99

99

65

46

85

320

180

200

108

118

118

80

46

95

340

180

200

124

132

132

100

52

105

360

180

200

144

156

156

125

56

129

405

180

200

174

184

184

150

56

132

450

270

280

199

211

211

200

60

165

607

270

280

254

266

266

250

68

197

659

270

280

309

319

319

300

78

234

742

380

420

363

370

370

350

78

283

792

380

420

413

429

429

400

102

325

887

450

470

463

480

480

450

114

369

935

480

490

518

530

548

500

127

404

985

480

490

568

582

609

600

154

470

1243

480

490

667

682

720

700

165

503

1346

640

660

772

794

794

800

190

571

1466

640

660

878

901

901

900

203

621

1565

750

860

978

1001

1001

1000

216

702

1781

850

900

1078

1112

1112

1200

254

818

1965

850

900

1295

1328

1328
