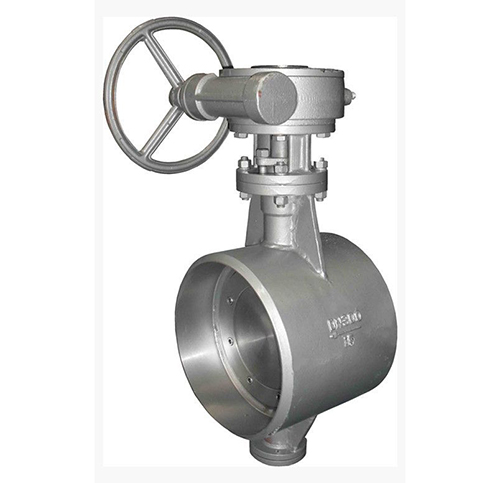

對焊式多層次蝶閥

公稱壓力

PN（MPa）

0.6

1.0

1.6

2.5

4.0

試驗壓力Ps（MPa）

強(qiáng)度試驗

0.9

1.5

2.4

3.75

6.0

密封試驗

0.66

1.1

1.76

2.75

4.4

氣密封試驗

0.6

0.6

0.6

0.6

0.6

適用介質(zhì)

水、蒸氣、油品、酸類腐蝕性等。

適用溫度

碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

閥體

鑄鋼、不銹鋼、鉻鉬鋼及特殊材料

蝶板

鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料

密封圈

不銹鋼、抗磨材料

閥桿

2Cr13、1Cr13不銹鋼、鉻鉬鋼

填料

柔性石墨

d

W

通徑

外形尺寸（參考值）

參考重量（kg）

毫米

英寸

L

D

d

H

H1

A

B

600

24

390

636

602

499

1280

570

660

450

700

28

430

726

692

566

1480

750

550

660

800

32

470

826

792

632

1608

750

550

780

900

36

510

926

892

693

1857

750

550

820

1000

40

550

1028

992

757

2038

900

750

1460

1200

48

630

1228

1192

851

2237

1000

925

1590

1400

56

710

1428

1392

876

2411

1000

925

2185

1600

64

790

1628

1592

1095

2756

1000

925

3210

1800

72

870

1828

1792

1214

3093

1100

980

4090

2000

80

950

2028

1992

1332

3355

1100

980

5610

通徑

外形尺寸（參考值）

參考重量（kg）

毫米

英寸

L

D

d

H

H1

A

B

600

24

390

636

602

499

1280

570

660

465

700

28

430

726

692

566

1480

750

550

680

800

32

470

826

792

632

1608

750

550

810

900

36

510

926

892

693

1857

750

550

860

1000

40

550

1028

992

757

2038

900

750

1625

1200

48

630

1228

1192

851

2237

1000

925

1770

1400

56

710

1428

1392

876

2411

1000

925

2426

1600

64

790

1628

1592

1095

2756

1000

925

3560

1800

72

870

1828

1792

1214

3093

1100

980

4545

2000

80

950

2028

1992

1332

3355

1100

980

6230

通徑

外形尺寸（參考值）

參考重量（kg）

毫米

英寸

L

D

d

H

H1

A

B

80

3

180

90

78

90

356

180

200

27

100

4

190

110

96

100

375

180

200

34

125

5

200

135

121

113

401

180

200

41

150

6

210

161

146

130

450

270

280

43

200

8

230

222

202

205

545

400

425

81

250

10

250

278

254

235

630

400

425

102

300

12

270

330

303

275

715

450

560

132

350

14

290

382

351

309

817

450

560

164
