D73H手柄式對夾式硬密封蝶閥

發布日期:[2020-06-23]     點擊率:

D73H手柄式對夾式硬密封蝶閥

D73H手柄式對夾式硬密封蝶閥

D73H手柄式對夾式硬密封蝶閥

硬密封蝶閥性能規范 用途及特點

硬密封蝶閥適用于食品、飲料、醫藥、化工式等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節介質流量之用。

D73H手柄式對夾式硬密封蝶閥采用標準

法蘭連接尺寸:GB9115-88

GB91113-88;GB4216-84

結構長度:GB12221-89

壓力試驗:GB/T13927-92:ZBJ16006-90

D73H手柄式對夾式硬密封蝶閥——主要技術參數

公稱通徑

DN(mm)

50~150

公稱壓力

PN(Mpa)

1.0

1.6

2.5

試驗壓力Ps(Mpa)

強度試驗

1.5

2.4

3.75

密封試驗

1.1

1.76

2.75

適用介質

水、蒸汽、油品、海水、酸類

適用溫度

-29℃~425℃

D73H手柄式對夾式硬密封蝶閥——主要零件材料

名稱

材料

閥體

碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬釩鋼

閥板

碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬釩鋼

閥桿

2Cr13、不修鋼、鉻鎳鉬鈦鋼

密封圈

不銹鋼、氟塑料、聚丙脂

填料

氟塑料、柔性石墨

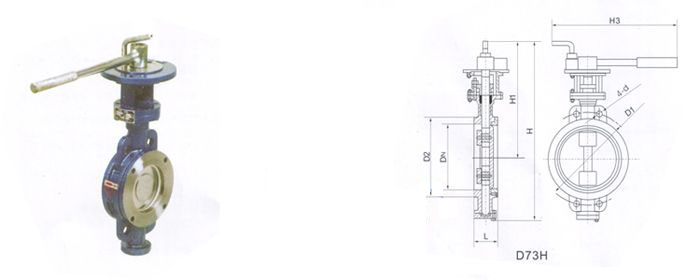

D73(H、F)-(10、16、25)C、P、R、V系列對夾式

公稱通徑DN

外形尺寸

法蘭尺寸和螺栓尺寸

PN1.0MPa

PN1.6MPa

PN2.5MPa

L

H1

H

H3

D1

4-d

D1

4-d

D1

4-d

50

43

250

330

265

125

18

125

18

125

18

65

46

267

362

265

145

18

145

18

145

18

80

49

275

375

320

160

18

160

18

160

18

100

56

295

410

320

180

18

180

18

190

22

125

64

305

425

340

210

18

210

18

220

26

150

70

320

465

390

240

22

240

22

250

26
